Sicherheitstürverschluss - öffnet in zwei Stufen

Orange Vision ist die manuelle Retigo Vision Kombidämpfer-Linie von höchstem Qualitätsstandard und flexibler Ausstattung.
Die Bedienung erfolgt über ein übersichtliches digitales Display mit Klartextanzeige.
Orange Vision Kombidämpfer sind bereits mit dem automatischen Reinigungssystem "Retigo Active Cleaning" ausgestattet. Je nach Bedarf lassen sich folgende Ausstattungsmerkmale zubuchen:

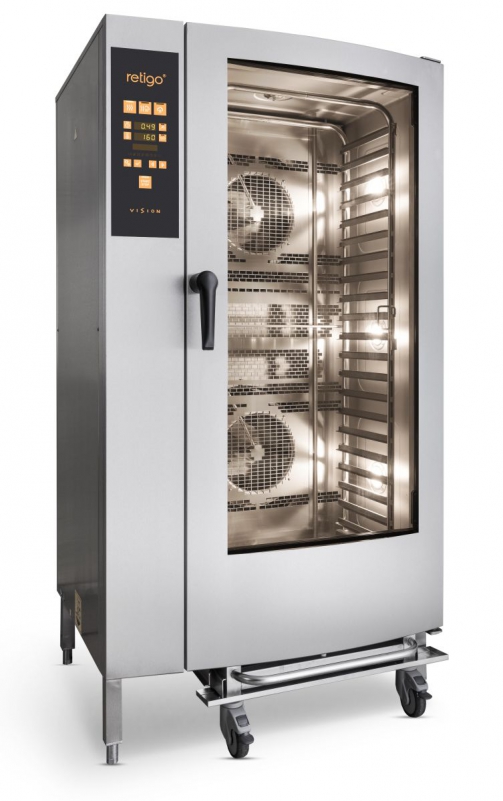

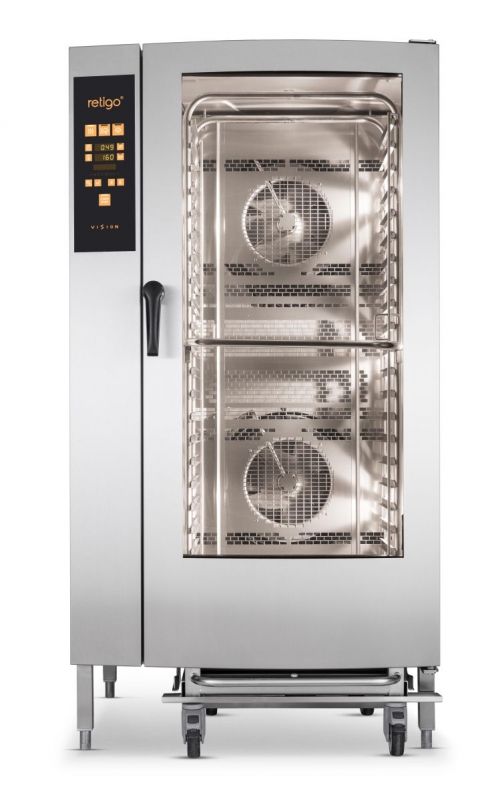

Der Orange Vision O2011 verfügt über eine Kapazität von 20 Einschüben GN1/1.
|
|
Garmodi
Vision Controls
|
Austattungsmerkmale
Schnittstellen
Aufzeichnungen
Service
|
Modell | O 2011 i | O 2011 b | O 2011 ig |
---|---|---|---|
Technische Spezifikation | 2E2011IA | 2E2011BA |
2G2011IA |
Energie | elektrisch | elektrisch | Gas |
Dampferzeugung | Injektion | Boiler | Injection |
Kapazität | 20 x GN1/1 | 20 x GN1/1 | 20 x GN1/1 |
Speisenkapazität | 400-600 | 400-600 | 400-600 |
Einschubabstand | 63 mm | 63 mm | 63 mm |
Abmessungen (B x H x T) | 948 x 1804 x 834 mm | 948 x 1804 x 834 mm | 948 x 1804 x 834 mm |
Gewicht | 235 kg | 245 kg | 257 kg |
Anschlussleistung | 36,9 kW | 36,9 kW | 1,28 kW |
Heizleistung | 36 kW | 36 kW | 45 kW |
Boilerleistung | - | 33 kW | - |
Absicherung | 63 A | 63 A | 10 A |
Spannung | 3N~/380-415V/50-60 Hz | 3N~/380-415V/50-60 Hz | 1N~(2~)/220-240V/50-60 Hz |
Geräuschpegel | bis 70 dBA | bis 70 dBA | bis 70 dBA |
Wasserzu/-ablauf | G 3/4” / 50 mm | G 3/4” / 50 mm | G 3/4” / 50 mm |
Gasanschluss | - | - | G 3/4” |
Temperaturbereich | 30 - 300 °C | 30 - 300 °C | 30 - 300 °C |
A - Wrasenklappe | B - Kamin | C - Ablauf | E - Stromanschluss | V1 - Hartwasser-Anschluss | V2 - Weichwasser-Anschluss
A - Wrasenklappe | B - Kamin | C - Ablauf | D1, D2 - Abgasanlage | E - Stromanschluss | G - Gasanschluss | V1 - Hartwasser-Anschluss | V2 - Weichwasser-Anschluss
