Sicherheitstürverschluss - öffnet in zwei Stufen

Orange Vision ist die manuelle Retigo Vision Kombidämpfer-Linie von höchstem Qualitätsstandard und flexibler Ausstattung.
Die Bedienung erfolgt über ein übersichtliches digitales Display mit Klartextanzeige.
Orange Vision Kombidämpfer sind bereits mit dem automatischen Reinigungssystem "Retigo Active Cleaning" ausgestattet. Je nach Bedarf lassen sich folgende Ausstattungsmerkmale zubuchen:

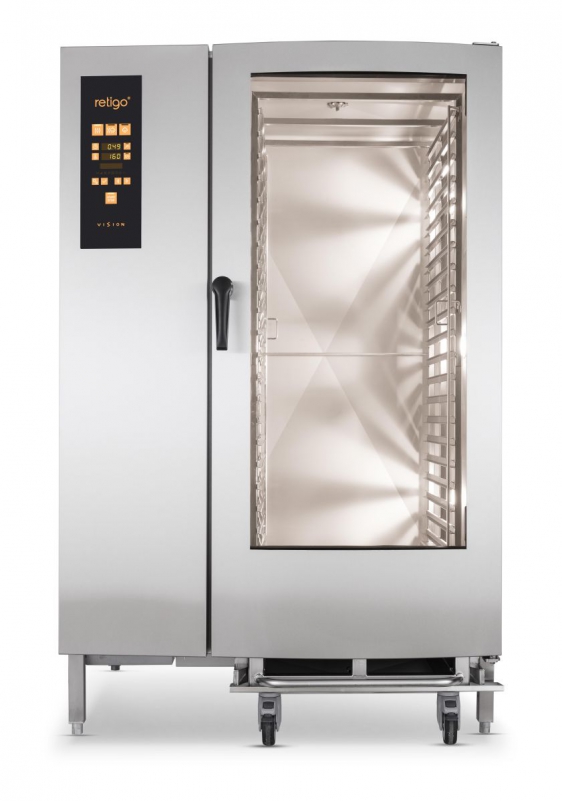

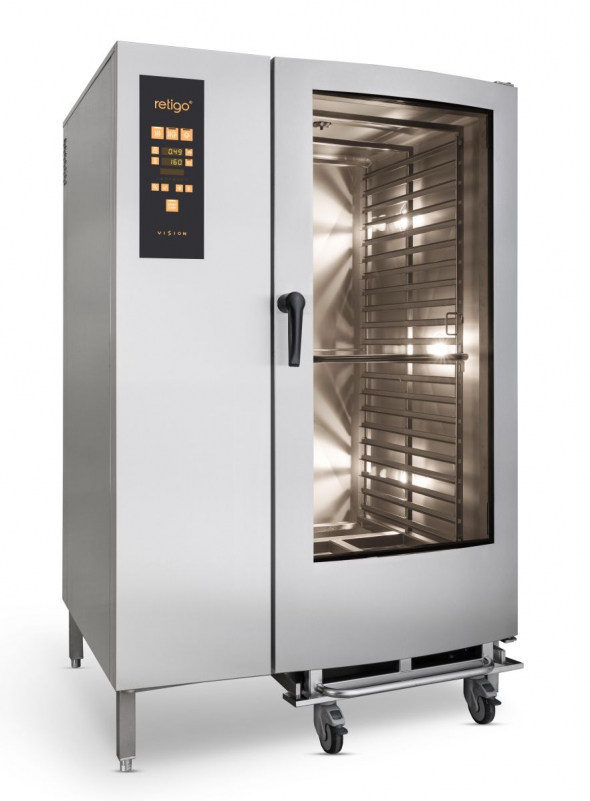

Der Orange Vision O2021 verfügt über eine Kapazität von 20 Einschüben GN2/1 bzw. 40 Einschübe GN1/1.
|
|
Garmodi
Vision Controls
|
Austattungsmerkmale
Schnittstellen
Aufzeichnungen
Service
|
Modell | O 2021 i | O 2021 b | O 2021 ig |
---|---|---|---|
Technische Spezifikation | 2E2021IA | 2E2021BA | 2G2021IA |
Energie | elektrisch | elektrisch | gas |
Dampferzeugung | Injektion | Boiler | Injektion |
Kapazität | 20 x GN2/1 | 20 x GN2/1 | 20 x GN2/1 |
Speisenkapazität | 600 - 900 | 600 - 900 | 600 - 900 |
Einschubabstand | 63 mm | 63 mm | 63 mm |
Abmessungen (B x H x T) | 1156 x 1815 x 963 mm | 1156 x 1815 x 963 mm | 1156 x 1815 x 963 mm |
Gewicht | 330 kg | 336 kg | 378 kg |
Anschlussleistung | 58,9 kW | 58,9 kW | 1,66 kW |
Heizleistung | 58 kW | 58 kW | 78 kW |
Boilerleistung | - | 48 kW | - |
Absicherung | 100 A | 100 A | 10 A |
Spannung | 3N~/380-415V/50-60 Hz | 3N~/380-415V/50-60 Hz | 1N~(2~)/220-240V/50-60 Hz |
Geräuschpegel | bis 70 dBA | bis 70 dBA | bis 70 dBA |
Wasserzu/-ablauf | G 3/4” / 50 mm | G 3/4” / 50 mm | G 3/4” / 50 mm |
Gasanschluss | - | - | G 3/4” |
Temperaturbereich | 30 - 300 °C | 30 - 300 °C | 30 - 300 °C |
A - Wrasenklappe | B - Kamin | C - Ablauf | E - Stromanschluss | V1 - Hartwasser-Anschluss | V2 - Weichwasser-Anschluss
A - Wrasenklappe | B - Kamin | C - Ablauf | D1, D2 - Abgasanlage | E - Stromanschluss | V1 - Hartwasser-Anschluss | V2 - Weichwasser-Anschluss
